吉時利2510和2520-AT精密溫控源表增強了吉時利對激光二極管的高速LIV(光強-電流-電壓)特性測試的完整性。

　　這兩個50W功率雙極性源表儀器，專門針對光通信網絡的激光二極管模塊的測試應用而設計的，用于保證被測試器件的嚴格控溫。

　　吉時利2510是第一個專門創造出給光通信激光二極管測試所用的控溫儀器，將吉時利的高速直流電源和精密測量能力集合在一起，形成對激光二極管模塊的熱電型制冷器即TEC的精確溫度控制的能力。

　　吉時利2510-AT自動溫度控制(TEC)源表通過自動調諧功能擴展了2510的性能。通過采用經過改進的Zeigler- Nichols算法，該儀器能夠得出閉環溫度控制的P、I、D(比例、積分和微分)值，因此，用戶不必再通過實驗的方法判斷這些系數的最優值。在其他方面，2510和2510-AT基本上具有相同的功能。

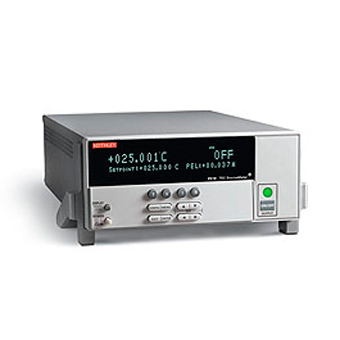

吉時利2510-AT型自動溫度控制(TEC)源表

　　吉時利2510-AT型自動溫度控制(TEC)源表自動調諧方法

　　在8.54秒內設置為士1.0%(+0.030°C)

　　在11.14秒內設置為+0.1%(+0.003°C

　　完成自動調諧過程所需的時間

　　取決于待測器件的熱量特征(溫度控制制冷/加熱功率、熱質量)、環境溫度以及溫階起止設置。不過，對于典型的激光二極管模塊來說，5分鐘是一個大致的估計。

　　自動調諧溫度節約的起止必須在自動調諧之前提供。同時，對于熱電制冷器能夠適應的溫度(下限和上限)以及最大電壓和最大電流，還必須設置保護限制。在允許自動調諧運行之前，必須輸入全部6個數值。注意，自動調諧過程只是基于溫度控制的。自動調諧過程的起始溫度就是步進的開始溫度。自動調諧的結束溫度是期望的溫度設定點或期望的激光器或夾具工作溫度

　　在自動調諧過程期間，2510-AT將顯示以下5個狀態信息

　　測量系統溫度-2510-AT型自動調諧溫度控制源表對輸出施加0V電壓，檢查夾具+待測器件恒溫。自動調諧算法假定:調用該程序時，系統溫度將穩定在0V/無激勵穩定狀態

　　?應用最初步驟—在這一步驟，確定PID值初始集合。

　　?尋找程序結束溫度—為結束溫度確定適當?shù)碾妷涸O置。

　　?尋找程序開始溫度—為開始溫度確定適當?shù)碾妷涸O置。

　　?應用最后步驟—應用自動調諧溫度步驟，將抽取的結果用于Ziegler-Nichols算法，生成兩個PID系數集合。

　　進度指示器位于儀表顯示屏的右下角，它表明自動調諧過程是否有效。
