Keithley吉時利SourceMeter(數字源表)系列是專為那些要求緊密結合激勵源和測量功能，要求精密電壓源并同時進行電流與電壓測量的測試應用而設計的。所有源表均由一個精密的、低噪聲、高穩定的帶回讀功能的直流電源和一個低噪聲、高重復性、高輸入阻抗的6 1/2位多功能表組成，形成了緊湊的單通道直流參數測試儀。吉時利數字源表其功能相當于電壓源、電流源、電壓表、電流表和電阻表的綜合體。通信、半導體、計算機、汽車與醫療行業的元件與模塊制造商都將發現，源表儀器對于各種特征分析與生產過程測試都極具實用價值。

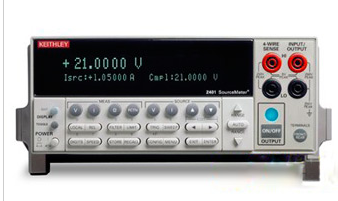

　　吉時利2401數字源表同時具備精密電源、電流源、電子負載、電壓表、電流表和歐姆表的功能。其核心特點是能夠在施加電壓或電流的同時，精確測量電壓、電流和電阻(即“源”與“測”同步)，特別適合需要精確控制輸入激勵并同步測量器件響應的各種測試場景。

　　Keithley吉時利2401型數字源表非常適合于測試各種器件，包括二極管、電阻、電阻網絡、有源電路保護器件，以及便攜式電池供電設備和元件。KEITHLEY2401吉時利也可以用作系統電源和IDDQ測試應用。

　　以下是吉時利2401數字源表的主要測試應用領域：

　　1.半導體器件與材料的I-V特性測試：

　　●二極管： 精確測量正向IV曲線(開啟電壓、導通電阻)、反向擊穿電壓、反向漏電流。

　　●晶體管(BJT, MOSFET, JFET, HEMT等)： 測量完整的輸出特性曲線、轉移特性曲線、閾值電壓、跨導、導通電阻、擊穿電壓、柵極漏電流等。尤其擅長測試小尺寸或低功耗器件的特性。

　　●太陽能電池/光電二極管： 測量光照下的IV特性曲線(開路電壓、短路電流、最大功率點、填充因子、轉換效率)。

　　●憶阻器、阻變存儲器： 施加編程/擦除脈沖并同步測量阻態變化。

　　●納米器件/低維材料： 對納米線、碳納米管、石墨烯等器件進行精密電學表征。

　　●材料電阻率/電導率： 施加電流測電壓(或反之)，計算高阻或低阻材料的電阻率/電導率。

　　2.無源元件測試：

　　●電阻器： 精密測量阻值(尤其適合高阻值或低阻值)，評估溫度系數。

　　●電容器： 測量漏電流、ESR(需要特定模式或搭配)，進行充放電測試(有限范圍)。

　　●電感器： 施加直流測電阻，進行簡單的直流偏置測試。

　　●傳感器： 為各類電阻型、電壓型或電流型傳感器提供激勵并讀取響應信號(如熱敏電阻、應變片、光電傳感器等)。

　　3.高精度電源/負載模擬：

　　●精密直流電源： 提供穩定、低噪聲、高精度的電壓或電流源。

　　●電子負載： 吸收電流(Sink Current)，模擬器件工作在不同負載條件下(四象限工作能力)。

　　●電池測試： 模擬充放電循環(恒流充電/恒壓充電、恒流放電)，測量電池容量、內阻等(需要編程控制循環)。

　　4.自動化測試系統(ATE)：

　　●研發驗證/特性分析： 在實驗室環境中，作為核心儀表用于器件或材料的詳細特性分析。

　　●生產測試： 在產線上，用于對半導體器件、傳感器、精密電阻等進行參數測試(Pass/Fail)或分檔(Bin)。其高精度和集成性有助于提高測試效率和節省機架空間。

　　●可靠性測試/壽命測試： 施加恒定的電壓或電流應力(如TDDB, HCI測試)，并長時間監測器件的關鍵參數(如漏電流)變化。

　　5.其他應用：

　　●電化學(基礎)： 為電化學池提供偏壓并測量電流(如恒電位儀的基本功能)。

　　●激光二極管/LED測試： 提供驅動電流并測量正向壓降和光功率(需配合功率計)。

　　●超導特性： 測量超導材料的臨界電流。

　　吉時利2401數字源表的核心優勢和應用場景：

　　●四象限工作： 可作為源(輸出功率)或負載(吸收功率)，覆蓋所有四個電壓-電流象限，能完整描繪器件(如二極管、晶體管)的全特性曲線。

　　●源與測同步： 最核心的優勢! 在精確控制電壓/電流激勵的同時，高精度地測量電壓、電流和電阻(計算得出)，避免了使用多臺儀器帶來的時序誤差和連接復雜性。

　　●高精度與分辨率： 提供優異的電壓、電流測量和輸出精度(如2401電流測量分辨率可達10nA)。

　　●多功能集成： 一臺儀器替代電源、電流源、電子負載、數字萬用表(DMM)等多臺設備，簡化測試系統，降低成本，節省空間。

　　●編程能力： 支持SCPI指令和TSP(測試腳本處理器，部分高端型號)，非常適合集成到自動化測試系統中。

　　●應用領域： 核心聚焦在需要精確控制激勵并同步測量響應的半導體器件/材料/無源元件的I-V/C-V/R-V特性測試、參數測試、可靠性測試以及自動化測試系統集成。

　　與吉時利6485皮安表的區別：

　　●6485皮安表： 專精于極微弱直流電流(fA到nA級)的測量，靈敏度極高，輸入阻抗極高，主要用于超低電流檢測(如半導體漏電流、絕緣電阻、光電弱電流)。

　　●2401數字源表： 強項在于“源”與“測”的同步能力、四象限操作和多功能集成。雖然也能測量電流(分辨率到nA級)，但其電流測量下限和靈敏度遠不如6485(6485到fA級)。2401主要用于完整的I-V特性測試，需要激勵和響應同步的場景。

　　簡單來說：如果你的測試需要精確地給器件施加一個電壓(或電流)，并同時測量它產生的電流(或電壓)以繪制特性曲線、測量參數，特別是在半導體、光伏、材料或精密元件領域，吉時利2401數字源表是一個非常強大且高效的選擇。 它是器件特性表征實驗室和生產測試線上的主力儀表之一。
