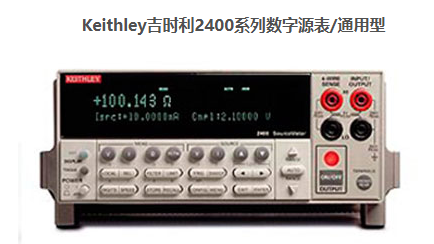

吉時利(Keithley)2400 系列數字源表是一款非常經典且廣受歡迎的多功能儀器。

　　吉時利(Keithley)2400 系列數字源表測試功能是 精確地施加一個激勵(電壓或電流)，并同步地、高精度地測量產生的響應(電流或電壓)。

　　吉時利數字源表系列特別適用于需要精密電壓源和電流源驅動，同時進行電流與電壓測量的測試應用。所有源表都提供精密的電壓和電流源測量能力。每個源表均由一個高穩定的直流源和一個真儀器級的5位半多功能表組成。

　　該電源特性包括：低噪聲，高精度和回讀功能。萬用表功能包括高重復性和低噪音。其結果形成了一個緊湊的單通道直流參數測試儀。在操作中，這些儀器可以作為一個電壓源，電流源，電壓表，電流表和歐姆表。通信、半導體、計算機、汽車與醫療行業的元件與模塊制造商都將發現，數字源表對于各種特征分析與生產過程測試都極具實用價值。

　　Keithley吉時利2410型高壓源表功率為20W，能夠提供和測量從±5μV(源)和±1μV(測量)到±1100V的電壓，及從±10pA到±1A的電流。由于具有較高的電壓源范圍，2410非常適合于電阻和電壓系數測試、變阻器、高壓二極管、開關、齊納管、射頻二極管和整流器的測試。2410在提供1100V電壓的同時能夠測量20mA的電流，具有精確測試所需的特殊分辨率。

　　Keithley吉時利2420型高壓源表功率為60W，能夠提供和測量從±5μV(源)和±1μV(測量)到±60V的電壓，以及從±100pA到±3A的電流。2420的生產測試應用必須在較高電流情況下進行測試的電阻和電阻網絡、熱敏電阻、太陽能電池、普通電池。

　　Keithley吉時利2425型100W源表將2420的電壓范圍擴展到100V，在1A的電流范圍內具有100W的測量功率。與2420型高壓源表一樣，2425也具有3A電流60W功率的測量能力。2425是針對中等功率器件(例如DC-DC轉換器)、電源和其他需要60W和100W總直流功率元件的生產測試而設計的。

　　吉時利2400數字源表能解決什么測試問題?

　　1. 半導體器件特性分析

　　二極管：正向IV曲線、反向擊穿電壓、漏電流。

　　晶體管 (BJT, FET, MOSFET)：輸出特性曲線、傳輸特性曲線、閾值電壓。

　　晶圓級測試：配合探針臺，對芯片上的單個器件進行測試。

　　2. 無源元件測試

　　電阻：精密電阻值測量(采用源電流測電壓法，可消除引線電阻影響)。

　　電容：漏電流測試。

　　電感：飽和特性測試。

　　3. 光電器件測試

　　LED / OLED / 激光二極管 (LD)：LV特性、光功率-電流關系、效率測試。脈沖模式在此至關重要，防止器件發熱燒毀或測試失真。

　　太陽能電池 / 光電探測器：IV曲線、轉換效率、填充因子、開路電壓、短路電流。四象限功能可以模擬負載，吸收太陽能電池產生的能量。

　　4. 材料特性研究

　　導電材料：電阻率、方阻測量。

　　納米材料(如碳納米管、石墨烯)：低電流(nA級)下的電學特性測量。

　　5. 電池測試

　　小型電池的充放電特性測試(利用其四象限的源和吸功能)。

　　總之，吉時利2400數字源表解決的是一切需要精密、可編程、同步的“源-測”功能的測試問題。它特別適用于元器件研發、可靠性驗證、質量控制以及任何需要繪制IV特性曲線的場合，是半導體、光電和材料研究領域的實驗室和生產線上的“瑞士軍刀”。
