泰克RSA600 頻譜分析儀有哪些測試功能?

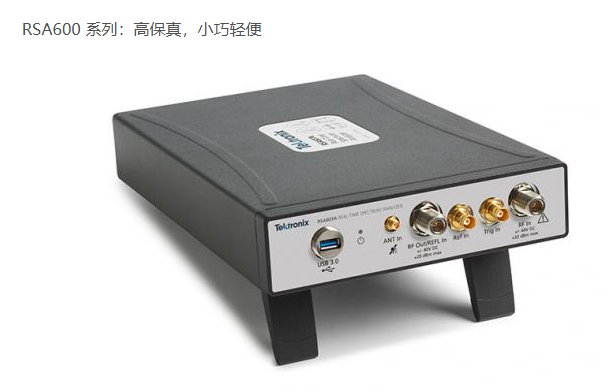

泰克RSA600 系列是實驗室或生產線中狹窄空間的理想之選,它利用緊湊式 PC 的強大功能提供高級捕獲、識別和分析功能。
●高達 7.5 GHz 的頻率覆蓋范圍
●40 MHz 實時信號采集帶寬
●傳輸線供電
●2.79 千克(6.15 磅)
無比輕巧的體積。 無限靈活性。
RSA600 頻譜分析儀體積輕巧,可以放在您的工作臺上、實驗室中或并排堆疊在機架上。通過 USB 3.0 將高達 40 MHz 的數據連續流式傳輸至您自己的 Intel i5 或 i7 PC、筆記本電腦或平板電腦,并解鎖最新 PC 處理功能、便捷的文件共享、SignalVu-PC 矢量信號分析 (VSA) 軟件以及用于構建基于 IQ 的自定義應用程序的 Windows 或 Linux API。選擇顯示器和 PC。在需要或選擇時進行升級。
泰克RSA600系列并非傳統的掃頻式頻譜分析儀,而是一款實時頻譜分析儀。這是其最核心的身份和價值所在。這意味著它不僅能完成傳統頻譜分析儀的任務,更能捕獲、分析和顯示瞬態、動態變化的信號,而這些信號是傳統儀器無法有效捕捉的。
泰克RSA600 頻譜分析儀測試功能:
一、 射頻分析功能
頻譜分析 (Spectrum Analysis)
●基礎功能: 與所有頻譜儀一樣,它可以測量信號的頻率、幅度(功率)、諧波、雜散信號等。
●高動態范圍: 具備優異的動態范圍,能夠同時測量大信號和小信號,避免失真。
●頻域測量: 包括信道功率、鄰道功率泄漏比(ACLR)、占用帶寬(OBW)等標準測量。
實時頻譜分析 (Real-Time Spectrum Analysis)
這是RSA600的立身之本。它能夠連續無盲區地采集和處理一段頻寬內的所有信號。
●無縫捕獲: 通過數字信號處理(DSP)技術,實現100%的偵聽概率,不會錯過任何在實時帶寬內出現的信號。
●實時觸發: 可以基于頻率模板觸發(Frequency Mask Trigger, FMT)等獨特功能。用戶可以先繪制一個“正?!鳖l譜的模板,一旦有異常信號(如瞬態脈沖、跳頻信號、突發干擾)出現并違反了這個模板,儀器就會立即觸發捕獲,將其定格下來進行分析。這是排查間歇性、隨機性故障的利器。
二、 時域、調制域與數字調制分析功能
憑借其強大的實時處理能力,RSA600可以將頻域信號轉換到其他域進行深度分析。
3.時域分析
幅度 vs. 時間: 像示波器一樣查看射頻信號的幅度隨時間變化的情況,用于分析脈沖、突發信號的上升/下降時間、脈沖寬度、重復周期等。
頻譜 vs. 時間 (Spectrogram): 以三維(頻率-幅度-時間)的頻譜圖(也叫“瀑布圖”)方式顯示信號,非常直觀地觀察信號頻率和幅度隨時間的變化歷程,常用于分析跳頻信號、掃描信號或間歇性干擾。
4.調制分析
模擬調制分析: 支持對AM(調幅)、FM(調頻)和PM(調相)信號的深度分析,可測量調制深度、調制頻率、頻偏、相偏等參數。
數字調制分析 (可選): 通過購買相應的選件,可以對復雜的數字調制信號進行矢量分析,例如:
通用數字調制分析: 支持如QPSK, 16QAM, 64QAM, 256QAM等多種制式的測量,包括誤差矢量幅度(EVM)、幅度誤差、相位誤差、IQ星座圖、眼圖等關鍵指標。這對于無線通信(如Wi-Fi, 4G/5G, Bluetooth)的研發和調試至關重要。
5.脈沖測量
專門針對雷達、航空電子等脈沖信號的分析功能,可自動測量脈沖寬度、脈沖重復間隔(PRI)、占空比、脈沖頂部幅度、下降等數十個參數。
三、 高級與特殊功能
6.信號記錄與回放
IQ數據錄制: 可以將一段時間的射頻信號下變頻并直接錄制為IQ數據文件(.tiq格式)存儲下來。
信號回放與分析: 之后可以將這些記錄的信號文件重新載入儀器或電腦上的分析軟件(如泰克SignalVu-PC)進行詳細的離線分析。這對于捕獲現場難以復現的故障信號極其有用。
7.EMI預兼容測試 (可選)
內置符合CISPR標準的濾波器、檢波器(峰值、準峰值、平均值)和帶寬設置,可以用于產品研發階段的電磁干擾預測試和診斷,幫助工程師在送往認證實驗室之前發現并解決潛在的EMI問題。
8.相位噪聲測量 (可選)
可以測量振蕩器、合成器等信號源的相位噪聲性能,這是評估頻率源頻譜純度的關鍵指標。
典型應用場景
無線通信研發與調試: 分析數字調制質量(EVM)、排查信道干擾。
雷達與電子戰系統測試: 捕獲和分析復雜的脈沖信號。
頻譜監測與干擾 hunting: 查找并分析未知的、間歇性的干擾信號。
EMI診斷與預兼容測試: 在產品設計早期發現電磁兼容性問題。
教育與研究: 其強大的功能和PC連接性非常適合教學和學術研究。
總之,泰克RSA600系列是一款功能全面、以實時捕獲和分析為核心競爭力的中高端頻譜分析儀,非常適合需要應對復雜、動態射頻信號場景的工程師和研究人員。
