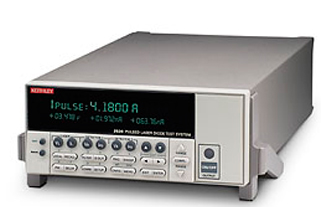

吉時利2520/KIT1型脈沖激光二極管測試系統這款系統是專門為脈沖激光二極管(PLD)的特性分析而設計的專用解決方案。它集成了脈沖電流源、測量單元和必要的安全保護功能，解決了脈沖激光二極管測試中的獨特挑戰。

　　KEITHLEY吉時利2520脈沖式激光二極管測試系統是一款用于激光二極管制造工藝流程早期測試的綜合同步測試系統，尤其是當無法輕易實現合適的溫度控制時。KEITHLEY吉時利2520在一臺緊湊的半機架式儀器中，提供了激光二極管脈沖測試與連續LIV(光-電流-電壓)測試所需的全部源與測量功能。源與測量的緊密同步確保了較高的測量精度，能夠?qū)?00ns的最小脈寬進行測試。

　　◆在封裝或主動溫度控制之前簡化了激光二極管LIV測試

　　◆芯片或棒料 階段的激光二極管LIV生產測試的綜合解決方案

　　◆可通過編程將掃描停在光功率極限上

　　◆針對脈沖與DC測試的高精度源與測量性能的完美結合

　　◆基于同步DSP的測量通道確保了高精度的光強度與電壓測量

　　◆脈寬從 500ns～5ms，占空比可達4%的可編程脈沖

　　◆脈沖模式電流可達5A，直流模式可達1A

　　◆三個測量通道14位的測量精度(VF、前光電二極管、后光電二極管)

　　◆ 測量算法增強了脈沖測量的信噪比

　　◆緩沖存儲器高達1000點的掃描存儲能力，消除了測試過程的GPIB流量，增大了測試產能

　　◆數字I/O binning與handling操作

　　◆IEEE-488 與 RS-232 接口

　　吉時利2520/KIT1型脈沖激光二極管測試系統測試應用：

　　該系統主要用于對脈沖激光二極管進行靜態參數(L-I-V)測試和動態特性分析。

　　1. 脈沖L-I-V特性測試(最核心的應用)

　　這是評估任何激光二極管性能的基礎。系統通過施加一系列脈沖電流(I)，并同步測量激光二極管兩端的電壓(V)和輸出的光功率(L)，從而生成一系列關鍵曲線。

　　脈沖L-I曲線(光功率-電流曲線)：

　　◆測試方法：施加一系列步進的脈沖電流，用光功率計測量每個電流點對應的峰值光輸出功率。

　　◆獲取的關鍵參數：

　　閾值電流(Ith)：曲線拐點，激光開始產生的電流值。這是最重要的參數之一。

　　斜率效率(Slope Efficiency)：曲線線性部分的斜率，單位是W/A(或mW/mA)，代表激光器的電光轉換效率。

　　輸出功率：在特定脈沖電流下的光功率水平。

　　脈沖V-I曲線(電壓-電流曲線)：

　　◆測試方法：在施加脈沖電流的同時，測量激光二極管兩端的正向壓降。

　　獲取的關鍵參數：

　　◆開啟電壓(Turn-on Voltage)：激光二極管開始導通時的電壓。

　　◆串聯電阻(Series Resistance)：由V-I曲線的斜率推導得出，反映了器件的內部阻抗。

　　為什么必須是脈沖? 使用短脈沖(低占空比)可以最大限度地減少激光二極管結區的發熱(Joule Heating)，從而測量出器件在接近常溫下的“真實”性能。如果使用直流(CW)測試，熱量會嚴重扭曲L-I曲線，無法準確測量出閾值電流和斜率效率。

　　2. 波長與光譜特性分析(需配合光譜儀)

　　雖然2520系統本身不測量波長，但它為光譜測量提供了完美的驅動條件。

　　◆應用：將系統的光輸出耦合到一臺光譜儀或光單色儀中。

　　獲取的關鍵參數：

　　◆中心波長(Center Wavelength)

　　◆光譜寬度(Spectral Width)

　　◆模式跳動(Mode Hopping)：觀察在不同驅動電流下，光譜模式是否穩定。

　　3. 可靠性測試與老化實驗

　　◆在研發和質量控制中，需要對激光二極管進行壽命測試。

　　◆應用：系統可以長時間運行，以固定的或循環的脈沖條件驅動激光二極管，并定期(例如每小時)測量其L-I-V特性。

　　監測的參數：

　　◆閾值電流的漂移(Ith Shift)：閾值電流隨時間升高是器件老化的主要標志。

　　◆斜率效率的退化(Efficiency Degradation)

　　工作電壓的變化

　　4. 熱特性表征(結合TEC溫控器)

　　◆激光二極管的性能強烈依賴于溫度。KIT1中的溫控器(TEC)允許您精確控制激光二極管的底座溫度。

　　◆應用：在不同溫度(例如10°C, 20°C, 30°C ...)下重復進行脈沖L-I-V測試。

　　獲取的關鍵參數：

　　◆特征溫度(T0)：描述閾值電流對溫度敏感度的參數。T0越高，器件對溫度越不敏感，性能越好。

　　◆溫度對斜率效率的影響

　　5. 脈沖形狀響應分析

　　◆系統可以產生不同形狀的脈沖(如方波、自定義波形)，用于研究激光二極管對快速電流激勵的瞬態光學響應。

　　◆應用：觀察光輸出脈沖是否完美復現了電流脈沖的形狀，是否存在弛豫振蕩(Relaxation Oscillation)或其他的瞬態現象。這對于通信和高速調制應用至關重要。

　　適用的器件類型

　　◆邊發射激光二極管(EEL)

　　◆垂直腔面發射激光器(VCSEL)

　　◆量子級聯激光器(QCL)(需確保2520的電流/電壓范圍滿足要求)

　　◆大功率激光二極管單管和巴條(Laser Bar)(需確保系統功率能力足夠)。
