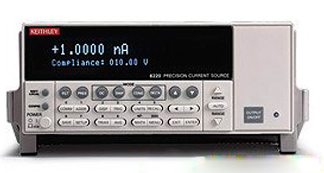

吉時利6220是一款高精度、低噪聲的直流電流源，其核心設計目標是產生極其純凈和穩定的微弱電流信號。這與那些輸出大功率電流的電源完全不同。因此，它的用戶主要是那些從事前沿科學研究和高精度工程測試的專業人士。

　　對精密、低電流源的需求。對當今小型和高功率效率電子器件的測試和特性分析需要輸出低電平電流，這需要采用精密低電流源。較低的激勵電流在器件兩端產生的電壓較低，因而更難測量。將KEITHLEY吉時利6220型Dc電流源或?qū)?221型AC和DC電流源與2182a納伏表組合使用能應對這些挑戰。

　　微分電導測量是非線性隧道器件和低溫器件最重要和最關鍵的測量之一。而數學上的微分電導是器件I-M曲線的導數。KEITHLEY吉時利6220或6221與2182A納伏表的使用組合是業內最完整的微分電導測量方案。這些儀器組合也是速度最快的方案：比其它可選方案的速度快10倍而且噪聲低得多。該組合能在一次測量中獲取數據，無需對多次掃描的結果進行平均一一既耗時又容易產生誤差。而且，622x和2182A簡單易用，因?yàn)樗鼈兊慕M合可以當做單機使用。它們的連接很簡單，解決了其它方案難l以處理的隔離和噪聲電流問題。

　　主要特點

　　◆低電流量程： 2nA~100mA(滿量程)。

　　◆極低的電流噪聲：400fA峰峰值。

　　◆內置RS-232，GPIB，Trigger Link, 數字I/0接口和以太網接口(僅6221)。

　　◆Tri ax輸出接頭可由用戶設定，方便與帶防護功能的儀器配合。

　　◆仿真早期的220型電流源的程控命令，對已有應用不需重寫程序代碼。

　　◆通用的示例程序。

　　典型的適用用戶和場景：

　　一、用戶群體

　　1. 半導體器件與材料研究人員

　　這是吉時利6220型直流電流源最核心的用戶群。他們需要精確地注入微小電流來表征材料的電學特性。

　　應用場景：

　　低阻材料電阻率測量： 與納伏表(如吉時利2182A)搭配使用，采用經典的四探針?lè)?開爾文法)，消除引線電阻的影響，精確測量半導體晶圓、薄膜、導電聚合物等材料的電阻。

　　高阻材料電阻率測量： 用于測量絕緣體、半導體襯底等材料的體電阻和表面電阻。

　　器件特性分析： 用于晶體管的I-V特性曲線測試、二極管的漏電流測試等。6220的低噪聲特性確保了注入的電流信號不會干擾本身的微小信號測量。

　　2. 納米技術與低維物理研究者

　　在納米尺度下，電信號非常微弱，傳統的電流源噪聲會淹沒這些信號。

　　應用場景：

　　碳納米管、石墨烯等二維材料研究： 需要向這些納米結構注入微小電流，來測量其量子電導、輸運特性等。

　　分子電子學： 研究單個分子或幾個分子的電學行為，需要pA甚至fA級別的精確電流激勵。

　　3. 超導物理研究者

　　超導材料的電阻在臨界溫度下趨近于零，測量其臨界電流等參數需要極其穩定的電流源。

　　應用場景：吉時利6220型直流電流源可以提供穩定、無噪聲的電流，用于測量超導材料的臨界電流(Ic)、轉變溫度等關鍵參數，避免噪聲引起提前躍變。

　　4. 精密傳感器開發與測試工程師

　　許多傳感器(如光電探測器、溫度傳感器、MEMS器件)在工作時會產生或響應極其微弱的電流信號。

　　應用場景：

　　光電二極管暗電流測試： 需要精確的偏置電流來評估傳感器的本底噪聲。

　　傳感器靈敏度校準： 使用6220作為已知的、精確的激勵源，來校準傳感器輸出信號的準確性。

　　5. 高級自動化測試系統集成商

　　雖然吉時利6220型直流電流源是精密儀器，但它也配備了GPIB/IEEE-488等接口，可以集成到自動測試設備(ATE)中。

　　應用場景： 在對精度和噪聲有極端要求的實驗室級或中試生產線的測試站中，作為核心的電流激勵單元。例如，用于對高性能模擬芯片或特種傳感器進行100%測試分選。

　　選擇吉時利6220型直流電流源，而不是普通的電源，是因?yàn)樗哂幸韵陋?dú)特優勢：

　　極低的電流噪聲： 這是其最突出的特點。它的噪聲極低，確保輸出的電流信號非?！凹儍簟?，不會在測量中引入額外噪聲，從而掩蓋微弱的真實信號。

　　高精度和分辨率： 能夠輸出并精確設定從100fA(飛安培) 到100mA的寬范圍電流，分辨率極高，滿足最苛刻的測量需求。

　　與測量?jī)x器的完美協同： 吉時利的設計使其與自家的皮安表(如6485/6487) 和納伏表(如2182A) 等測量?jī)x器可以無縫協作，通過觸發接口同步工作，形成完整的“激勵-測量”解決方案，簡化測試連接并提高效率。

　　靈活的脈沖模式：吉時利6220型直流電流源不僅可以輸出DC電流，還可以輸出脈沖電流。這對于測試對直流應力敏感的設備(如某些半導體器件)至關重要，可以避免器件自熱效應影響測量結果。

　　如果您的工作涉及到測量皮安(pA)級的電流、納伏(nV)級的電壓，或者需要表征極高或極低的電阻，那么6220這樣的精密電流源就是您所需要的激勵工具。它通常與精密的測量工具(皮安表、納伏表、靜電計)配合使用，共同組成頂尖的測量系統。
