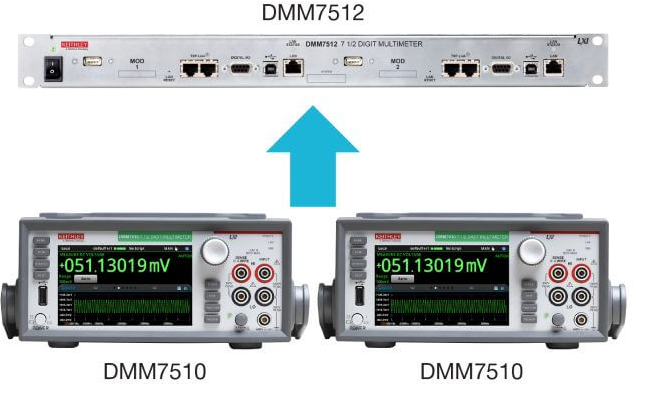

吉時利(Keithley)DMM7512是一款非常特殊的旗艦級高精度測量儀器。它不僅僅是一臺萬用表，更是一個集成了圖形化顯示能力的高精度數據采集和分析系統。

　　吉時利DMM7512 集高精度數字萬用表、圖形化觸摸屏顯示器和高速、高分辨率數字化器的所有優勢于一身，創造業界領先的圖形采樣萬用表。除了功能齊全的 DMM，這款數字化儀器提供前所未有的信號分析，而且在觸摸屏顯示器上還可以對測量結果進行觀察、互動和研究，具有突破性的簡單特性。這款采樣 DMM 采用低噪音輸入級和 32 位 A/D 轉換器，能夠提供只有計量級儀器才有的 DC 精度，但價格大約是其一半。這款數字化萬用表集高性能和高易用性于一身，讓您能夠深度分析測試結果，無可比擬。

　　主要測試應用場景與優勢

　　基于上述強大特性，DMM7512在以下領域具有不可替代的價值：

　　1. 半導體器件和納米技術的精密表征

　　這是DMM7512最經典的應用領域。

　　應用實例：

　　晶體管I-V曲線測試： 精確測量MOSFET的閾值電壓、導通電阻等。其高精度和圖表模式可以清晰地描繪出平滑、精確的I-V曲線。

　　待機功耗/漏電流測試： 測量物聯網芯片、手機芯片在睡眠模式下的nA級甚至pA級漏電流。普通萬用表在此量程下噪聲很大，而DMM7512能提供穩定可靠的讀數。

　　太陽能電池/光電二極管特性分析： 測量其在不同光照條件下的微小電流輸出。

　　2. 電源管理器件和電源完整性分析

　　用于分析和驗證電源芯片、DC-DC轉換器的性能。

　　應用實例：

　　電源紋波和噪聲測量： 利用其高精度和低噪聲基底，可以準確測量μV級別的電源紋波。

　　電源啟動/關斷時序分析： 使用“圖表模式”或“數字化器模式”捕獲電源板上電過程中各路電壓的上升順序和時間差，確保符合時序規范。

　　功耗分析： 捕獲設備在不同工作模式(如休眠、發射、接收)下的動態電流曲線，計算平均功耗和峰值電流。圖表模式在這里尤其有用，可以直觀看到電流脈沖。

　　3. 傳感器信號測量與記錄

　　用于測試各種輸出微小信號的傳感器。

　　應用實例：

　　熱電偶/RTD(熱電阻)精密測溫： 其高精度和低熱電動勢(低偏移)特性非常適合直接連接熱電偶進行高精度溫度測量和數據記錄。

　　應變片信號測量： 測量橋式傳感器輸出的微小電壓變化。

　　4. 復雜系統的故障診斷和瞬態事件捕獲

　　當系統出現間歇性故障時，DMM7512是強大的診斷工具。

　　應用實例：

　　捕捉電路中的“毛刺”： 設置觸發條件，當電流或電壓出現異常尖峰時，利用高速數字化器模式捕獲該事件，并查看其精確的波形和發生時間。

　　長時間數據記錄與趨勢分析： 監測一個系統的參數(如電壓基準的穩定性)在數小時或數天內的緩慢漂移。

　　吉時利DMM7512萬用表主要應用于對測量精度、分辨率和動態波形捕獲能力有極端要求的場景。 它是一款為科學家、高級研發工程師和計量專家設計的工具，用于：

　　測量別人測量不到的微小信號。

　　看到別人看不到的信號細節和瞬態過程。

　　提供無可置疑的高精度數據。

　　如果您的工作涉及納米器件、低功耗集成電路、精密傳感器或任何需要分析直流和低頻信號微觀行為的領域，那么DMM7512將是您的終極測量利器。
