泰克RSA306B是一款非常具有特色的儀器，它是一款基于USB的實時頻譜分析儀。它的核心價值在于極高的性價比和便攜性，同時提供了傳統高端頻譜儀才具備的實時頻譜分析功能。

　　RSA306B 使用您的電腦和泰克 SignalVu-PC? RF 信號分析軟件，針對 9 kHz 至 6.2 GHz 信號提供實時頻譜分析、流式捕獲和深度信號分析功能，而且其價格實惠，攜帶方便，特別適合現場、企業工廠或科研單位應用。

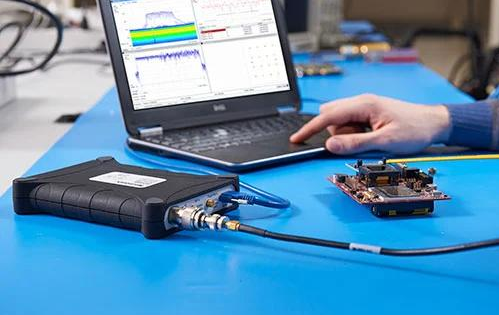

　　與傳統笨重昂貴的臺式頻譜儀不同，RSA306B的設計理念是“軟件定義的儀器”。它本身是一個硬件前端，通過USB連接到電腦，由功能強大的軟件(如SignalVu-PC)來完成所有的分析和顯示工作。

　　1.真正的實時頻譜分析：

　　這是它與普通掃描式頻譜儀的根本區別。它擁有高達165 MHz的實時帶寬。

　　普通掃描頻譜儀：像一臺慢速掃描的相機，只能捕捉信號在某個時刻的靜態頻譜，會錯過頻率間隔中發生的短暫信號。

　　RSA306B：像一臺高速攝影機，連續不斷地捕獲整個165 MHz帶寬內的信號。通過數字熒光技術(DPX?)，它可以每秒更新超過48,000次的頻譜圖，以概率性的方式將信號顯示在屏幕上，從而100%地捕獲到瞬態、跳頻、脈沖等動態信號，而不會遺漏。

　　2.便攜性與低成本：

　　主機非常小巧輕便，僅靠USB供電和傳輸數據，可以輕松地帶到現場進行測試。

　　價格遠低于具備同等實時分析能力的臺式頻譜儀，使得預算有限的工程師、科研人員和教育機構也能用上強大的實時頻譜分析工具。

　　3.強大的軟件分析功能(SignalVu-PC)：

　　軟件是RSA306B的靈魂，它提供了全面的分析套件：

　　頻譜分析： 基礎頻譜視圖。

　　DPX頻譜圖： 核心功能，以顏色表示信號出現的概率，直觀顯示信號動態行為。

　　時域分析： 可以看到實時帶寬內信號的時域波形。

　　** demodulation(解調)：** 支持AM、FM、PM等模擬調制以及ASK、FSK、PSK等數字調制的解調分析。

　　EMI預兼容測試： 內置模板，可進行初步的電磁干擾測試。

　　應用場景與優勢：

　　●學術/教育

　　●工廠或現場維護、安裝和維修

　　●高價值設計和制造

　　●干擾搜尋

　　RSA306B：一種全新的儀器類別

　　RSA306B 提供全功能頻譜分析和深度信號分析功能，其價格是任何以前的產品無法比肩的。通過采用最新的商用接口及可用計算能力，RSA306B 使信號采集與測量分離開來，明顯降低了儀器硬件的成本。數據分析、存儲和重新播放都在個人電腦、平板電腦或筆記本電腦上進行。從信號采集硬件中單獨管理 PC，可以簡便地升級計算機，最大限度地減少 IT 管理問題。

　　●RSA306B-SMA：用于射頻傳感器應用

　　●RSA306B-SMA 是 RSA306B USB 頻譜分析儀的衍生產品，具有以下面向客戶的增強功能，可方便地集成到定制系統和機箱中：

　　●Type-SMA RF 輸入連接器取代了 Type-N 連接器

　　●可選不帶保護盒(無外殼)

　　●可選配定制安裝件 (MKIT)，用于在定制外殼中安裝無外殼機箱。

　　●SignalVu-PC? 軟件和API，支持深入分析和快速編程交互

　　●RSA306B 搭載了 SignalVu-PC，這一強大的程序是泰克高性能信號分析儀的基礎。SignalVu-PC 提供了以前高性價比解決方案所不具備的深入分析功能。DPX 頻譜/頻譜圖的實時處理在電腦中進行，進一步降低了硬件的成本。需要編程接入儀器的客戶既可以選擇 SignalVu-PC 編程接口，也可以使用隨附的應用程序編程接口 (API)，后者提供了一套適用于 Windows 和 Linux 系統的豐富命令和測量功能。另外還為 API 提供了 MATLAB 驅動程序，可以與 MATLAB 和“儀器控制工具箱”一起使用。

　　●DataVu-PC 多儀器記錄和分析軟件，支持大型記錄

　　●DataVu-PC 軟件可以使用獨立設置同時控制兩臺頻譜分析儀。您可以監測寬頻寬，同時在儀器范圍內任何頻率上以最高 40 MHz 帶寬記錄數據。一旦記錄完畢， DataVu-PC 可以根據幅度和頻率模板特點查找和標記關注的信號，而不需要手動檢查長記錄。在最多 2,000,000 個脈沖上提供脈沖測量。

　　RSA306B 及 SignalVu-PC 為現場和實驗室提供基礎測量和高級測量功能

　　您可以發現以前從未見過的信號：RSA306B 的 40 MHz 實時帶寬與 SignalVu-PC 的處理能力相結合，為您顯示每一個信號，在高性能電腦上甚至可顯示最短時長為 15 μs 的信號。下圖顯示了 WLAN 傳輸(綠色和橙色)，屏幕中重復出現的窄信號是藍牙接入探頭。頻譜圖(屏幕上方部分)在時間上把這些信號清楚地分開，顯示任何信號碰撞。

　　泰克RSA306B是一款顛覆性的產品，它打破了高性能頻譜分析儀的價格和體積壁壘。它的優勢不在于極高的頻率范圍(9 kHz至6.2 GHz對大多數商用通信頻段已足夠)或極低的相位噪聲，而在于其無與倫比的“洞察動態信號”的能力。

　　非常適合：

　　●射頻和硬件工程師(用于調試現代動態射頻系統)

　　●EMC工程師(用于前期干擾排查和故障診斷)

　　●科研人員和教育工作者

　　●現場服務工程師(需要便攜式射頻診斷工具)

　　局限性(需要注意)：

　　其性能(如動態范圍、相位噪聲)無法與頂級臺式頻譜儀相比，但對于絕大多數工程應用已完全足夠。

　　必須連接電腦才能使用，不適合極端惡劣的工業環境。

　　總之，如果您需要解決的是與“動態”、“瞬態”、“間歇性”射頻信號相關的問題，或者您需要一臺高性價比、便攜的頻譜分析工具用于教學、研發或現場支持，那么泰克RSA306B USB實時頻譜分析儀是一個極具吸引力的選擇。它讓曾經昂貴的實時頻譜分析技術變得觸手可及。
