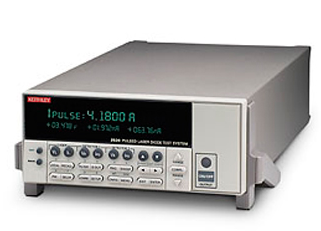

吉時利2520(Keithley 2520)是一款圖形化脈沖激光源表，它是專門為測試像脈沖激光二極管這樣的大功率、短脈沖光電器件而設計的。

　　吉時利2520脈沖激光二極安全、準確地對脈沖激光二極管進行驅動和測量，獲取其在高功率脈沖工作狀態下的關鍵特性參數。

　　一、為什么脈沖激光二極管測試需要專門的設備?

　　普通激光二極管可以使用直流源來測試，但當功率非常高時(例如用于激光雷達、材料加工、醫療等領域的激光二極管)，直流工作會產生巨大的熱量，導致器件溫度急劇升高，從而：

　　1.性能下降：波長漂移，效率降低。

　　2.永久損壞：可能直接燒毀激光器。

　　脈沖工作的優勢：

　　?降低平均功率：通過發送極短(納秒到微秒級)的電流脈沖，即使脈沖電流很高，其平均功率也很低，從而極大地減少了熱效應。

　　?模擬真實工作狀態：許多高功率激光器就是在脈沖模式下工作的，脈沖測試能真實反映其應用性能。

　　二、吉時利2520的核心功能如何滿足測試需求?

　　2520將高功率脈沖電流源和精密電壓/光功率測量單元集成于一體，解決了傳統“信號源+示波器+測量設備”搭建系統的復雜性和同步難題。

　　1.高功率脈沖電流源：

　　?能提供高達20A的脈沖電流(2520-500-OP型號可達50A)和20V的脈沖電壓，足以驅動絕大多數高功率脈沖激光二極管。

　　?脈沖寬度可調(最短100ns)，重復頻率可調，可以精確控制激光器的激發條件。

　　2.同步的脈沖測量能力：

　　?這是2520最關鍵的優勢。它可以在輸出電流脈沖的同時，同步測量激光二極管兩端的脈沖電壓和連接在外部光電探測器上的脈沖光功率。

　　?這種“源”與“測”的完美同步，確保了數據的準確性和時效性。

　　3.圖形化操作界面：

　　?內置的觸摸屏可以實時顯示脈沖波形(電流、電壓、光功率)，讓用戶可以直觀地觀察脈沖形狀是否正常，有無過沖、振鈴等現象，這對于保護昂貴的激光二極管至關重要。

　　吉時利2520型脈沖激光二極管測試系統主要特點及測試應用：

　　?在封裝或主動溫度控制之前簡化了激光二極管LIV測試

　　?芯片或棒料階段的激光二極管LIV生產測試的綜合解決方案

　　?可通過編程將掃描停在光功率極限上

　　?針對脈沖與DC測試的高精度源與測量性能的完美結合

　　?吉時利2520脈沖激光二極管測試系統基于同步DSP測量通道確保了高精度的光強度與電壓測量

　　?脈寬從500ns～5ms，占空比可達4%的可編程脈沖

　　?脈沖模式電流可達5A，直流模式可達1A

　　?三個測量通道14位的測量精度(VF、前光電二極管、后光電二極管)

　　●測量算法增強了脈沖測量的信噪比

　　?緩沖存儲器高達1000點的掃描存儲能力，消除了測試過程的GPIB流量，增大了測試產能

　　?數字I/O binning與handling操作

　　?IEEE-488 與 RS-232 接口

　　KEITHLEY吉時利2520脈沖式激光二極管測試系統是一款用于激光二極管制造工藝流程早期測試的綜合同步測試系統，尤其是當無法輕易實現合適的溫度控制時。KEITHLEY2520在一臺緊湊的半機架式儀器中，提供了激光二極管脈沖測試與連續LIV(光-電流-電壓)測試所需的全部源與測量功能。源與測量的緊密同步確保了較高的測量精度，能夠?qū)?00ns的最小脈寬進行測試。

　　吉時利2520相關應用:

　　適用于下列器件的生產測試：

　　· 遠程通訊激光二極管

　　· 光存儲讀/寫頭激光二極管

　　· 垂直腔面發射激光器(VCSEL)

　　· 熱阻抗

　　· 結溫響應

　　總之，吉時利2520脈沖激光源表在脈沖激光二極管測試中的應用，核心價值在于它提供了一體化、高精度、可視化的脈沖測試解決方案。 它使得研發和測試工程師能夠：

　　·安全地 驅動高功率激光器，避免熱損傷。

　　·準確地 獲取脈沖工作下的關鍵參數(L-I-V)。

　　·直觀地 觀察和分析脈沖動態特性，優化驅動條件。

　　·高效地 進行自動化測試和可靠性評估。

　　·這對于保證高性能脈沖激光二極管的產品質量、可靠性和性能優化至關重要。
