RSA600 系列：高保真，小巧輕便

　　RSA600 系列是實驗室或生產線中狹窄空間的理想之選，它利用緊湊式 PC 的強大功能提供高級捕獲、識別和分析功能。

　　●高達 7.5 GHz 的頻率覆蓋范圍

　　●40 MHz 實時信號采集帶寬

　　●傳輸線供電

　　●2.79 千克(6.15 磅)

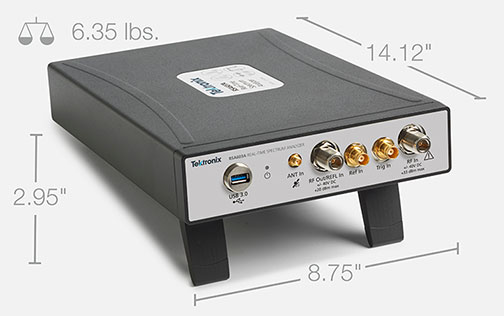

　　無比輕巧的體積。 無限靈活性。

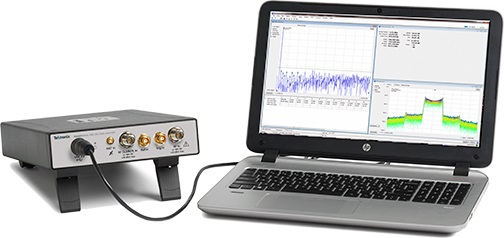

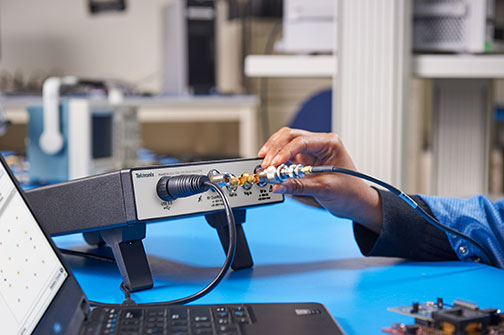

　　RSA600 頻譜分析儀體積輕巧，可以放在您的工作臺上、實驗室中或并排堆疊在機架上。通過 USB 3.0 將高達 40 MHz 的數據連續流式傳輸至您自己的 Intel i5 或 i7 PC、筆記本電腦或平板電腦，并解鎖最新 PC 處理功能、便捷的文件共享、SignalVu-PC 矢量信號分析 (VSA) 軟件以及用于構建基于 IQ 的自定義應用程序的 Windows 或 Linux API。選擇顯示器和 PC。在需要或選擇時進行升級。

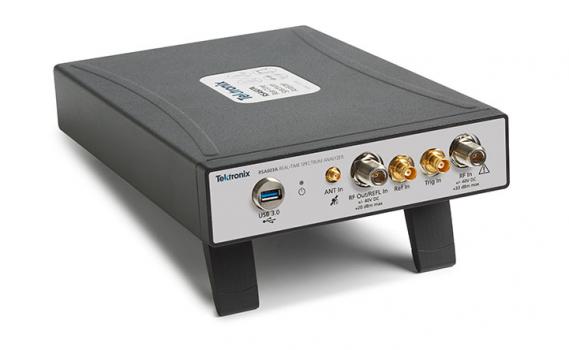

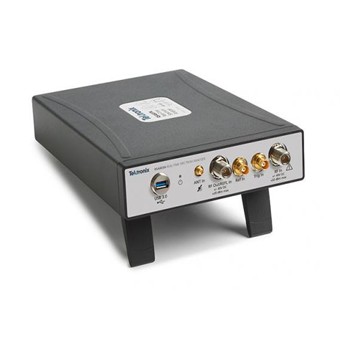

　　RSA600 系列實時頻譜分析儀

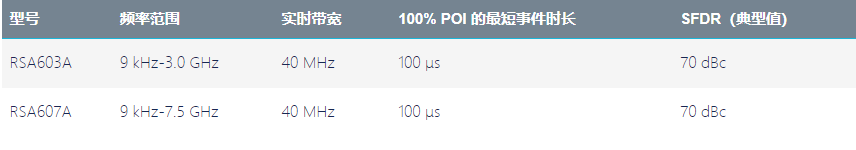

　　借助精準的 RSA603A 和 RSA607A USB 頻譜分析儀，您可以直觀地了解您的設備或組件的特性，這些分析儀具有可協助完成無線集成、EMI 和 IoT 項目的功能。

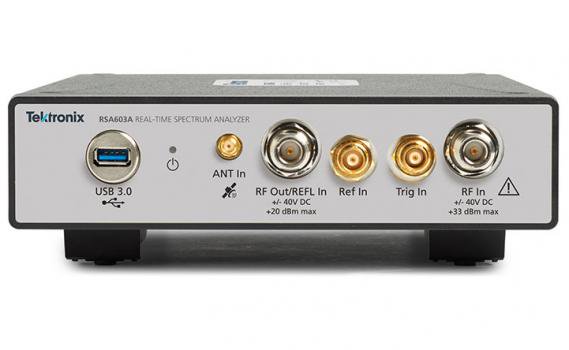

　　RSA600A 系列 USB 頻譜分析儀在小巧、非常便攜的機箱中提供了高帶寬實驗室頻譜分析功能。

　　功能和特點

　　最大頻率范圍：9 kHz 至 7.5 GHz

　　捕獲帶寬：40 MHz

　　動態范圍：-160 dBm 至 +20 dBm

　　9 kHz 至 3.0/7.5 GHz 頻率范圍滿足各種分析需求

　　40 MHz 采集帶寬支持實時分析，捕獲瞬態信號，進行矢量分析

　　3 GHz 以下時 0.2 dB 幅度精度(95% 置信度)

　　高速全頻寬掃描(25.0 GHz/秒)，便于快速設置和發現

　　標準 GPS/GLONASS/北斗接收機

　　選配跟蹤發生器，執行增益/損耗、天線和電纜測量

　　DataVu-PC 軟件能夠在可變帶寬中實現多臺記錄

　　SignalVu-PC 軟件提供了實時信號處理及 DPX? 頻譜/頻譜圖，最大限度地縮短查找瞬態信號問題所需的時間

　　EMC/EMI 預認證和故障排除 - CISPR 檢波器、預定義標準、限制線、輕松設置附件、環境捕獲、故障分析和報告生成

　　100% 檢測概率捕獲持續時間最短 15 μs 的信號，保證您每次問題發生時一次就能看到問題

　　標配應用編程接口，用來開發自定義程序

　　應用

　　RF 設備、子系統和系統的檢定

　　制造測試

　　移動現場操作

　　EMI/EMC 一致性檢查和故障排除

　　RSA600 系列可提供必要的帶寬和分析工具，助您實現業務成功

　　RSA600 系列提供實時頻譜分析和寬帶寬分析功能，可幫助工程師解決檢定、驗證和生產設計中所遇到的各種問題。系統核心是基于 USB 的 RF 頻譜分析儀，它捕獲 40 MHz 帶寬，實現優異的保真度。由于具有 70 dB 動態范圍和高達 7.5 GHz 的頻率覆蓋范圍，您可以完整檢定高達 40 MHz 帶寬的寬帶信號。USB 外形可允許您在需要更多處理能力或內存時將處理能力遷移至 PC。

　　選配跟蹤發生器可以測量增益/損耗，迅速測試濾波器、放大器、雙工器和其他部件，您可以按需增加電纜和天線的 VSWR、回波損耗、故障測距、電纜損耗等測量。

　　SignalVu-PC 軟件為您的實驗室提供豐富的分析功能

　　與 RSA600 配合工作的是一款強大的程序 — SignalVu-PC，這是泰克傳統頻譜分析儀的基礎。SignalVu-PC 提供了以前低成本實驗室解決方案中沒有提供的深入分析功能。DPX 頻譜/頻譜圖的實時處理在電腦中進行，進一步降低了硬件的成本。需要編程接入儀器的客戶既可以選擇 SignalVu-PC 編程接口，也可以使用標配的應用編程接口 (API)，其提供了一套豐富的命令和測量功能。免費 SignalVu-PC 程序的基本功能不可小覷。下面顯示了基本版本測量。

　　RSA600A 與 SignalVu-PC 相結合，提供高級測量功能

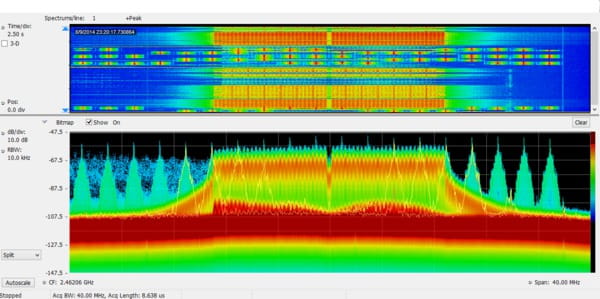

　　由于 40 MHz 實時帶寬，獨特的 DPX? 頻譜/頻譜圖顯示干擾信號或未知信號發生的每個時點，支持的最短持續時間可達 15 μs。下圖顯示了 WLAN 傳輸(綠色和橙色)，屏幕中重復出現的窄信號是藍牙接入探頭。頻譜圖(屏幕上方部分)在時間上把這些信號清楚地分開，顯示任何信號碰撞。

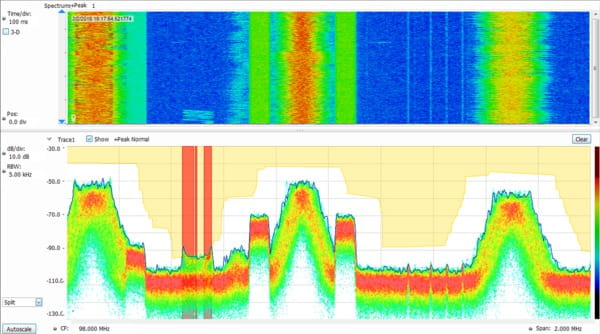

　　通過無人值守的模板監測功能，可以方便地找到意外的信號?？梢栽?DPX? 頻譜畫面上創建一個模板，在每次違規時采取相應操作，包括停止采集、保存圖片、保存采集或發送聽得到的告警聲。在下圖中，模板中紅色位置發生了模板違規，因此將保存屏幕圖片。模板測試可以用于無人值守監測，在播放記錄的信號時，可以在相同信號上測試不同的違規。

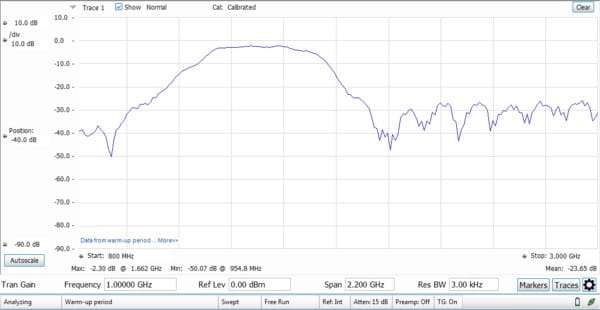

　　跟蹤發生器( RSA600的選項04) 通過SignalVu-PC控制。下面顯示了 800 MHz 至 3 GHz 的帶通濾波器。選項 SV60 增加了回路損耗、電纜損耗和遠程故障。

　　EMC/EMI

　　可以使用儀器和 SignalVu-PC，簡便地完成 EMI 預一致性測試和診斷測量。變送器、天線、前置放大器以及電纜的增益/損耗可以在校正文件中輸入并存儲，可以使用 SignalVu-PC 的標準雜散測量功能為您的測試確定限制線。下圖顯示了 30MHz ~ 960 MHz 測試，其中陰影部分是 FCC Part 15 Class A 極限。藍色譜線是捕獲的環境特點。違規記錄在圖下的結果表中?？梢酝ㄟ^選項 SVQP 增加 CISPR 準峰值和平均值檢測器。

　　可以通過選項 EMCVU 增加 EMC 預一致性測試解決方案。此選項支持許多預定義的限制線。它還新增了一個向?qū)В糜谳p松一鍵設置建議的天線、LISN 和其他 EMC 附件。在使用新 EMC-EMI 顯示時，您只能在出現故障時使用耗時的準峰值以便加快測試。此顯示也提供一鍵環境測量。檢查工具用于在本地測量感興趣的頻率，無需掃描。
